产品名称:二线光伏接线盒SY-JB2B
产品型号:SY-JB2B
产品来源:东莞市三宥光伏有限公司
更新时间:2012/10/11 14:43:48
产品型号:SY-JB2B
产品来源:东莞市三宥光伏有限公司
更新时间:2012/10/11 14:43:48
产品简介

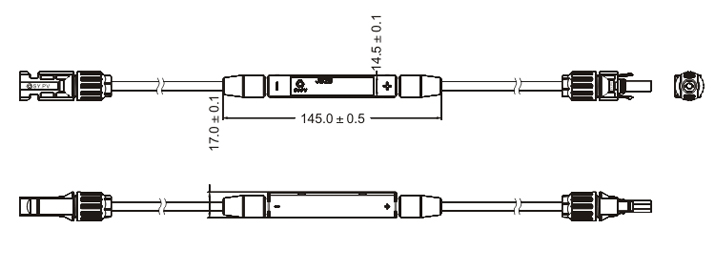

二线光伏接线盒(幕墙接线盒) SY-JB2B
→ 配置不同型号的二极管可以改变接线盒的最大额定电流。
→ 符合室外恶劣环境条件下的使用要求。
→ 线缆的连接采用压接方式连接,焊锡带的连接采用焊锡方式。
→ 二极管的串并联设计结构可用于大功率电池板,降低盒内温度,防止电池板产生热斑。
→ 配置不同型号的二极管可以改变接线盒的最大额定电流。
→ 符合室外恶劣环境条件下的使用要求。
→ 线缆的连接采用压接方式连接,焊锡带的连接采用焊锡方式。
→ 二极管的串并联设计结构可用于大功率电池板,降低盒内温度,防止电池板产生热斑。
详细介绍
产品名称 | Product No. | SY-JB2B |
额定电压 | Rated Voltage | TUV 1000V DC / UL 600V DC |
汇流带连接 | Joining of ribbon | 焊接 |
额定电流 | Rating Current | 3A ~ 8A |
电线规格 | Suitable cable cross sections | 2.5mm² ~ 4.0mm² / 14AWG ~ 12AWG |
端子规格 | Pin dimension | Φ4.0mm |
耐电压 | Proof voltage | TUV 6000V AC(1Min) / UL 2200V DC(Min) |
接线数 | Amount of rails | 2线 |
防护等级 | Protection class | Class Ⅱ |
端子材质 | Contact Material | 铜,镀锡 |
接触电阻 | Contact Resistance | ≤ 5mΩ |
连接器材质 | Connector Material | PPO |
IP防护等级 | Degree of Protection IP | IP67(IEC 60529) |
测试温度 | Temperature Range | -40℃ ~ +85℃ |
阻燃等级 | Flame Class | UL94V - 0 |
光伏接线盒的作用:
光伏接线盒在太阳能电池组件中的作用简单的来讲可以概括为两点:a)连接和传输功能,b)保护组件;它是一门集电气设计、机械设计和材料科学相结合的跨领域的综合性设计。
太阳能电池组件是通过太阳能电池进行光电转换的,而单个组件发出的电想传输到充电、控制系统中去,必须要通过光伏接线盒进行传输;而且接线盒还是整个太阳能方阵的"纽带",将许多组件串联在一起形成一个发电的整体,所以光伏接线盒在太阳能应用中的作用是不容忽视的。
光伏接线盒还有一个更重要的作用就是保护组件;当阵列中的组件受到乌云、树枝、鸟粪等其它遮挡物而发生热斑时,旁路在组件中的二极管,利用自身的单向导电性能,将问题电池、电池串旁路掉,保护整个组件乃至整个阵列,确保能使其保持在必要的工作状态,减少不必要的损失。
最理想的组件应是每片电池都应旁路一个二极管,这样才能保证组件的绝对安全,但是出于成本以及工艺角度,目前为止大家采用是一串电池片旁路一个二极管,这样做是一种简单有效的办法。
