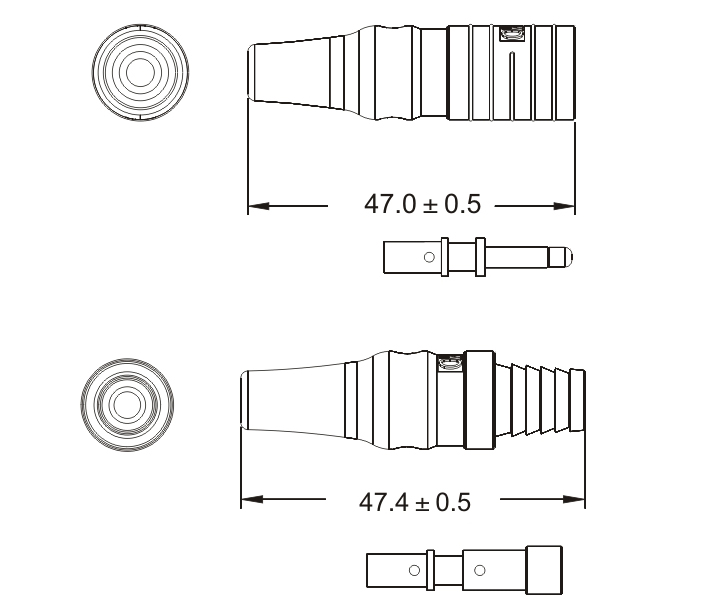

产品名称：光伏太阳能连接器SY-CC3A
产品型号：SY-CC3A
产品来源：东莞市三宥光伏有限公司
更新时间：2012/10/11 15:23:53
产品型号：SY-CC3A
产品来源：东莞市三宥光伏有限公司
更新时间：2012/10/11 15:23:53
产品简介
太阳能光伏连接器SY-CC3A
→ 适用于太阳能系统工程，解决安装过程中电缆的连接问题。
→ 使用方便安全，使电气接触连接更加牢固。
→ 符合室外恶劣环境条件下的使用要求。
→ 具有强烈的抗老化、耐紫外线能力。
→ 适用于太阳能系统工程，解决安装过程中电缆的连接问题。
→ 使用方便安全，使电气接触连接更加牢固。
→ 符合室外恶劣环境条件下的使用要求。
→ 具有强烈的抗老化、耐紫外线能力。
详细介绍
| 产品名称 | Product No. | SY-CC3A |
| 额定电压 | Rated Voltage | TUV 1000V DC |
| 额定电流 | Rating Current | 20A ～ 30A |
| 电线规格 | Suitable cable cross sections | 2.5mm² ～ 6.0mm² |
| 端子规格 | Pin dimension | Φ3.0mm |
| 耐电压 | Proof voltage | TUV 6000V AC(1Min) / UL 2200V DC(1 Min) |
| 污染等级 | Pollution degree | 2 |
| 防护等级 | Protection class | Class Ⅱ |
| 端子材质 | Contact Material | Copper,Tin plated |
| 接触电阻 | Contact Resistance | ≤ 5mΩ |
| 连接器材质 | Connector Material | EPTR |
| IP防护等级 | Degree of Protection IP | IP67(IEC 60529) |
| 拔出力 | Withdrawal Force | ≥ 50N |
| 插入力 | Inserition Force | ≤ 50N |
| 测试温度 | Temperature Range | －40℃ ～ +85℃ |
| 阻燃等级 | Flame Class | UL94HB |
光伏太阳能连接器SY-CC3A主要特性如下：
01. 防尘、高温、低温、防水、触摸保护（外壳绝缘材质）；
02. 公母端系统锁紧，需要工具打开；
03. 端子用高纯电解红铜精密冲压而成；
04. 有安全的锁紧系统，可保证在非正常状态下不断开；
05. 未插合时的防触摸保护设计；
06. 少部分元件可用于整套系统和设施组装；
07. 相同触头用于现场组装、工厂组装及安装；
08. 可在整个温度范围内使用（由于降额曲线无限制） 高 IP 保护（IP68）；
09. 牢固的设计 , 带拆分工具（扳手）；
10. 导线横截面：1.5mm²、2.5mm²，4.0mm²、6.0mm²、10.0mm²；
11. 电流承载能力可达：40A；
12. 公母接合处采用特殊弹片(镀金)，多面可靠连接
