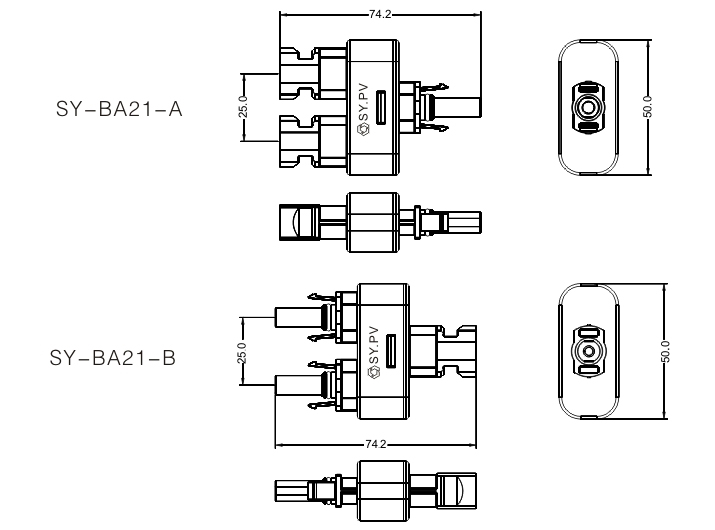

产品名称:太阳能转接头二转一SY-BA21-A/B
产品型号:SY-BA21-A/B
产品来源:东莞市三宥光伏有限公司
更新时间:2012/10/11 15:51:30
产品型号:SY-BA21-A/B
产品来源:东莞市三宥光伏有限公司
更新时间:2012/10/11 15:51:30
产品简介
太阳能转接头二转一SY-BA21-A/B
→ 适用于太阳能系统工程,解决安装过程中电缆的连接问题。
→ 使用方便安全,使电气接触连接更加牢固。
→ 符合室外恶劣环境条件下的使用要求。
→ 具有强烈的抗老化、耐紫外线能力。
→ 适用于太阳能系统工程,解决安装过程中电缆的连接问题。
→ 使用方便安全,使电气接触连接更加牢固。
→ 符合室外恶劣环境条件下的使用要求。
→ 具有强烈的抗老化、耐紫外线能力。
详细介绍
产品名称 | Product No. | SY-BA21-A/B |
额定电压 | Rated Voltage | TUV 1000V DC / UL 600V DC |
额定电流 | Rating Current | 20A ~ 30A |
电线规格 | Suitable cable cross sections | 2.5mm² ~ 6.0mm²/14AWG ~ 10AWG |
端子规格 | Pin dimension | Φ4.0mm |
耐电压 | Proof voltage | TUV 6000V AC(1Min) / UL 2200V DC(1 Min) |
污染等级 | Pollution degree | 2 |
防护等级 | Protection class | Class Ⅱ |
端子材质 | Contact Material | Copper,Tin plated |
接触电阻 | Contact Resistance | ≤ 5mΩ |
连接器材质 | Connector Material | PPO |
IP防护等级 | Degree of Protection IP | IP67(IEC 60529) |
拔出力 | Withdrawal Force | ≥ 50N |
插入力 | Inserition Force | ≤ 50N |
测试温度 | Temperature Range | -40℃ ~ +85℃ |
阻燃等级 | Flame Class | UL94V-0 |
太阳能转接头二转一SY-BA21-A/B主要特性如下:
01. 防尘、高温、低温、防水、触摸保护(外壳绝缘材质);
02. 公母端系统锁紧,需要工具打开;
03. 端子用高纯电解红铜精密冲压而成;
04. 有安全的锁紧系统,可保证在非正常状态下不断开;
05. 未插合时的防触摸保护设计;
06. 少部分元件可用于整套系统和设施组装;
07. 相同触头用于现场组装、工厂组装及安装;
08. 可在整个温度范围内使用(由于降额曲线无限制) 高 IP 保护(IP68);
09. 牢固的设计 , 带拆分工具(扳手);
10. 导线横截面:1.5mm²、2.5mm²,4.0mm²、6.0mm²、10.0mm²;
11. 电流承载能力可达:40A;
12. 公母接合处采用特殊弹片(镀金),多面可靠连接
